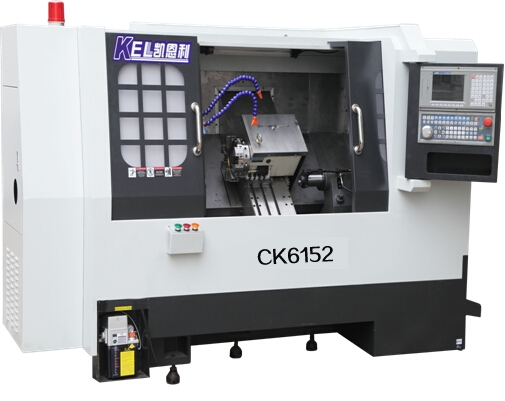

凱恩利 CKX6152D—W∠45斜床身數控車床(刀塔帶尾座機）
凱恩利 CKX6152D—W∠45斜床身數控車床(刀塔帶尾座機）
中山市凱恩利機械設備有限公司 創辦于2002年，從事國內外名優機床，研發、生產、銷售： 以 CNC數控車床、自動車床 為主、同時研發機床產品、非標自動化產品、機械手。
1.總體布局。本機床總體布局:床身采用典型的箱體式框架結構形式。立柱采用“人字形”框架結構,主軸箱設計成對稱形式,并安裝在立柱中央,因此立柱不承受水平面內的偏心力,扭轉變形很小,熱變形也降到低，容易實現高精度。
2.床身、工作臺部分。工作臺在滑鞍上往復運動完成橫向方向(X軸)的進給運動,滑鞍在床身部上往復運動完成縱向(Y軸)進給運動。X、Y、Z軸采用直線導軌，其采用二導軌跨距支撐方式，運行平穩，承載能力更強；使工作臺在運動限時中心始終都是在跨距之內，提高了機床運動過程的平穩性，使產品的加工精度和表面質量得于提高。X、Y、Z軸坐標移動由交流伺服電機通過聯軸器將運動傳遞給滾珠絲杠，驅動運動部件，以獲得進給運動和快速運動。
3.立柱部分。主軸箱在立柱上往復運動完成垂直方向(Z向)的進給運動。立柱采用“人”字型大跨度結構，使整個機體協調、穩固，增加剛性和穩定性，從而保證整機性能及精度。
4.潤滑系統。該機床除主軸軸承和三個坐標滾珠絲桿兩端的滾動軸承采用油脂潤滑外，滾動導軌和滾珠絲杠均采用稀油自動潤滑，保證潤滑部位潤滑良好。
